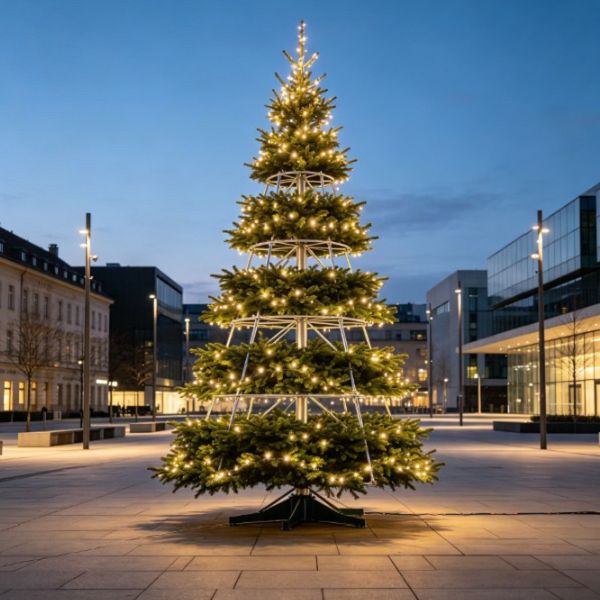

Šī šķērsgriezuma Ziemassvētku eglīte ir izstrādāta ātrai vertikālai izvietošanai pašvaldības un komerciālā vidē, un tajā ir izmantots daudzpakāpju karkass, kas veidots no smagām-gabarīta cinkota tērauda caurulēm un augsta-blīvuma polietilēna zaru moduļiem. Pareizi noenkurotas, lai izturētu ilgstošas vēja slodzes līdz pat Boforta skalai 8. Sistēmas starpsienu augstums svārstās no 5 līdz 15 metriem pārvaldāmos vertikālos līmeņos, samazinot uzstādīšanas darba stundas par četrdesmit procentiem, vienlaikus izpildot stingrus starptautiskos ugunsizturības{7}standartus.
Strukturālās integritātes un veiktspējas metrika
Vēja slodzes pretestība:Rāmja ģeometrija pārbaudīta, lai izturētu dinamisku vēja spiedienu līdz 600 Pa, nostiprināta ar lieljaudas -balasta plāksnēm vai betona enkura skrūvēm.
Korozijas aizsardzība:Visām konstrukciju tērauda sastāvdaļām tiek veikta karstā-cinkošana, kam seko elektrostatiskais ārējais poliestera pulvera pārklājums, kas nodrošina sāls-izsmidzināšanas izturību, kas pārsniedz 500 stundas.
Lapu blīvums:Veidoti PE uzgaļi, kas apvienoti ar liesmu{0}}izturīgām PVC adatām, nodrošina 90% adatas pārklājuma attiecību, pilnībā noslēpjot iekšējos rāmja elementus no zemes skata leņķiem.
Tehniskās specifikācijas
|
Parametrs |
Specifikācijas dati |
|
Pieejamie augstumi |
5m, 8m, 10m, 12m, 15m |
|
Pamatnes diametri |
2,2 m līdz 6,5 m (proporcionāli mērogots) |
|
Rāmja materiāls |
Q235B oglekļa tērauds (89 mm - 219 mm OD) |
|
Nozaru uzgaļu skaits |
480 līdz 3600 dzeramnaudas |
|
Masta sienas biezums |
3,5 mm līdz 6,0 mm |
|
Ugunsgrēka atbilstība |
EN 71-2, NFPA 701, DIN 4102 B1 |
|
Vēja slodzes novērtējums |
Boforta skala 8 (līdz 20 m/s) |
|
Aizsardzība pret koroziju |
Hot-dip galvanized + Powder coated (>500h sāls aerosols) |
Komerciālās lietojumprogrammu vides
Pašvaldības laukumi
Paredzēts atklātiem publiskiem laukumiem, kur nepieciešama ilgstoša āra darbība pret lietu, sniegu un vētras{0}}ziemas vēju.
Iepirkšanās ātriji
Iekštelpu konfigurācijas ar kompaktu pamatnes nospiedumu un ierobežotām klīrensa pielaidēm daudzlīmeņu tirdzniecības centriem.
Transporta termināļi
Satiksmes{0}}satiksmes mezgli, kuros uzstādīšana jāveic stingras nakts apkopes laikā, kas ilgst mazāk nekā sešas stundas.
Strukturālās inženierijas priekšrocības
Paš-centrēšanas masts:Konusveida vīrišķās -sieviešu locītavas pielaides 0,5 mm robežās nodrošina automātisku vertikālo izlīdzināšanu celtņa pacelšanas laikā, novēršot manuālu svērtenes-kalibrēšanu.
Šarnīrveida kronšteini:Rūpnīcā -metinātās tērauda skavas tapas ļauj zariem pagriezties uz āru iepriekš-noteiktos bloķēšanas leņķos bez vaļīgām skrūvēm vai atsevišķiem ievietošanas soļiem.
Bāzes balasta integrācija:Perimetra balstu kanāliem ir piemēroti standarta betona pretsvaru bloki, tādējādi pagaidu uzstādīšanas laikā vairs nav nepieciešams izrakt zem{0}}zemes.
Izejvielu sastāvs
Konstrukciju tērauds:Q235B oglekļa tērauds ar minimālo tecēšanas robežu 235 MPa, pārbaudīts ar frēzēšanas testa sertifikātiem katrai ražošanas partijai.
Lapu savienojums:Neapstrādāti PVC sveķi apvienojumā ar netoksiskām antimona trioksīda liesmu slāpējošām piedevām, kas pārbaudītas attiecībā uz smago metālu migrāciju saskaņā ar RoHS direktīvām.
Aparatūra:8.8. klases cinkotās -pārklājuma konstrukcijas skrūves un nerūsējošā tērauda stiprinājuma tapas, kas ir izturīgas pret bīdes nogurumu un atmosfēras oksidāciju.
Apgaismojuma un apgaismojuma integrācija
Integrētas LED siksnas
Rūpnīcas -vadu komerciālas- LED stīgas gaismas ar veidotiem IP65 savienotājiem, 0,5 mm² tīra vara stieples serdeņiem un UV-stabilizētiem akrila spuldzes vāciņiem.
Sprieguma konfigurācijas
Zema-sprieguma 24 V līdzstrāvas operētājsistēmas, kuras darbina ar laikapstākļiem izturīgiem, īssavienojumiem aizsargātiem{2}}transformatoriem (IP67 novērtējums).
Krāsu temperatūras profili
Silti balts (2700 K), vēss balts (6000 K), RGB dinamiskās krāsas-mainīgie DMX-vadītie mezgli un pielāgoti pikseļu{4}}kartēti svētku motīvi.
Uzstādīšanas procedūra
Pamatnes sagatavošana:Pieskrūvējiet pamatnes gredzenu pie izlīdzinātas betona plātnes vai novietojiet zemes{0}}rāmja balasta svarus atbilstoši vietas vēja slodzes aprēķiniem.
Vertikālā līmeņa stadija:Paceliet 1. līmeņa pamata daļu, izmantojot sertificētu celtni vai iekrāvēju, nostipriniet pamatu skrūves un ievietojiet 2. līmeņa centrālo vertikālo mastu.
Lapu izvietošana:Pagrieziet eņģu zaru daļas uz āru no apakšējā līmeņa uz augšu, pirms elektrisko džemperu kabeļu pievienošanas katru gredzenu nofiksējiet tā horizontālajā aiztures kronšteinā.
Pielāgošanas un inženierijas iespējas
Augstuma pieaugums:Pielāgoti vertikālie augstumi no 4 metriem līdz 20 metriem, pamatojoties uz vietnei -specifiskiem konstrukcijas slodzes aprēķiniem.
Krāsu shēmas:Pielāgots Pantone{0}}atbilst PVC/PE adatas pigmentācijai, kas pārsniedz tradicionālo zaļo krāsu, tostarp matētu baltu, šampanieša zeltu un metālisku sudrabu.
Slodzes reitinga izmaiņas:Uzlabots konstrukcijas masta sieniņu biezums (+2.0 mm) un palielināts balstu laidums piekrastes iekārtām, kuras pakļautas viesuļvētras{1}}vēja zonām.
Elektriskā integrācija:Pielāgoti DMX signāla maršrutēšanas kanāli, kas integrēti tieši centrālajā mastā sinhronizētiem muzikāliem gaismas šoviem.
Iepakojums un loģistika, loģistika
Moduļu kaste:Strukturālie tērauda līmeņi ir novietoti vertikāli smagnējās -no fumigācijas-saplākšņa kastēs, kas ir nostiprinātas ar iekšējo tērauda siksnu, lai novērstu pārvietošanos.
Lapu saspiešana:Atzaru moduļi iepakoti pastiprinātās gofrētās kartona kārbās (BC{0}}flauta, 5-slānis) ar mitruma barjeras polietilēna iekšējām starplikām.
Konteinera optimizācija:40{2}}pēdu High Cube (40HC) konteineru izkārtojumi, kas iepriekš aprēķināti, lai pielāgotos 10 metru koku komplektiem, tostarp balasta rāmjiem un apgaismojuma siksnām.
Bieži uzdotie jautājumi
J: Kādus vēja ātruma vērtējumus atbalsta šie strukturālie koki?
A: Standarta sērijveida modeļi ir izstrādāti ilgstošam vējam līdz 20 m/s (Beaufort Scale 8). Vietējo pašvaldību atļauju pieteikumiem ir pieejami sertificēti inženiertehnisko aprēķinu pārskati.
J: Cik darbinieku ir nepieciešams, lai uzstādītu 10 metru modeli?
A: Tipiskai 10 metru uzstādīšanas brigādei ir nepieciešams viens celtņa operators, viens objekta vadītājs un divi takelāžas tehniķi, lai pabeigtu montāžu četru līdz sešu stundu laikā.
J: Vai katram sūtījumam ir pievienoti ugunsdrošības testu ziņojumi?
A: Jā. Katrai ražošanas partijai ir neatkarīgi laboratorijas testu sertifikāti, kas apliecina atbilstību EN 71-2 un NFPA 701 standartiem.
J: Vai iekšējo vadu instalāciju var nomainīt neatkarīgi?
A: Jā. Apgaismojuma virknēs tiek izmantoti modulāri spraudņu{1}}un-savienotāji ar IP65 blīvējumu, kas ļauj atskrūvēt un nomainīt atsevišķas atzaru ķēdes, neizjaucot konstrukcijas rāmi.
J: Kāda aizsardzība pret koroziju tiek piemērota piekrastes videi?
A: Sastāvdaļas, kas paredzētas jūras videi ar augstu-sāļu saturu, saņem modernizētu duplekso pārklājumu sistēmu: karsto-galvanizāciju, kam seko jūras-pakāpes epoksīda gruntējums un UV-izturīgs pulvera pārklājums.
